Narzędzie skrawające – rodzaje i mocowanie. Jak je dobrać?

Obróbka skrawaniem stanowi jeden z zasadniczych procesów współczesnego przemysłu metalowego. Każdego dnia w tysiącach zakładów produkcyjnych, warsztatów i hal fabrycznych za pomocą narzędzi skrawających przekształca się bloki metalu w precyzyjne komponenty maszyn, części samochodowe czy elementy konstrukcji lotniczych. Właściwy dobór tych urządzeń decyduje nie tylko o jakości gotowego wyrobu, ale również o rentowności całego procesu produkcyjnego, bezpieczeństwie operatorów oraz żywotności parku maszynowego.

Zrozumienie, jakie są narzędzia skrawające oraz jak prawidłowo je dobierać, stanowi wiedzę niezbędną dla każdego technologa, operatora obrabiarek czy właściciela warsztatu. Zachęcamy do zapoznania się z niniejszym przewodnikiem, który przeprowadza przez wszystkie najważniejsze aspekty zagadnienia: od definicji, przez szczegółową klasyfikację, aż po praktyczne wskazówki dotyczące eksploatacji.

Definicja i rola narzędzi skrawających w procesie obróbki

Narzędzie skrawające to element roboczy maszyny usuwający naddatek materiału poprzez oddzielanie go w formie wiórów. To techniczne sformułowanie oddaje istotę pracy w metalu: nadawanie surowym blokom precyzyjnych kształtów, gładkości powierzchni i wymaganych wymiarów projektowych.

W budowie każdego narzędzia wyróżnia się stałe elementy konstrukcyjne. Ostrze jest częścią roboczą, która styka się z materiałem i wykonuje pracę skrawania. Trzonek lub korpus odpowiada za sztywne zamocowanie w maszynie oraz przenoszenie powstających obciążeń. Geometrię narzędzia tworzą powierzchnie natarcia i przyłożenia, od jakich zależy sposób formowania i usuwania wiórów ze strefy roboczej.

Znaczenie oprzyrządowania w przemyśle metalowym ma bezpośredni wpływ na sprawność i zyskowność procesów wytwórczych. To właśnie one łączą maszynę z obrabianym detalem, a ich parametry determinują, czy proces przebiegnie zgodnie z projektem. W wydajnych zakładach wydatki na oprzyrządowanie sięgają od 3% do 15% kosztów wytworzenia. Taka skala sprawia, że mądre zarządzanie gospodarką narzędziową realnie przekłada się na wynik finansowy przedsiębiorstw.

Klasyfikacja według budowy

Jakie są narzędzia do obróbki metalu? Znajomość różnic w budowie omawianych urządzeń pozwala trafnie dobrać rozwiązanie do specyfiki konkretnego zadania produkcyjnego.

Narzędzia jednokrawędziowe mają tylko jedną krawędź skrawającą, która w danej chwili usuwa materiał. Głównym przedstawicielem tej grupy są wszechstronne noże tokarskie, zbudowane z trzpienia i głowicy z ostrzem. Ich specyficzna geometria – w tym kąty przystawienia, natarcia i przyłożenia – określa przeznaczenie narzędzia do toczenia zewnętrznego, wytaczania, przecinania lub nacinania gwintów. Do tej samej kategorii zalicza się dłuta tokarskie i strugarskie. Choć budową przypominają noże, odmienna jest ich kinematyka – dla przykładu dłuto strugarskie przemieszcza się ruchem prostoliniowym nad nieruchomym detalem.

Wersje wielokrawędziowe wyposażone są w dwa lub więcej ostrzy pracujących w tym samym czasie lub kolejno po sobie. Rozwiązania te dominują w parkach maszynowych i obejmują:

• wiertła – zwykle dwukrawędziowe, służące do drążenia otworów;
• frezy – posiadają od kilku do kilkunastu ostrzy na obwodzie lub czole;
• gwintowniki – służą do precyzyjnego nacinania gwintów wewnętrznych;
• rozwiertaki – do wykańczania otworów z wysoką tolerancją;
• przeciągacze – narzędzia z rzędem ostrzy o rosnących wymiarach do obróbki kształtowej.

Z perspektywy kosztów i organizacji pracy istotne jest rozróżnienie narzędzi monolitycznych od tych z płytkami wymiennymi. Pierwsze produkuje się z jednego bloku materiału, zazwyczaj ze stali HSS lub węglika spiekanego. Gdy ostrze się stępi, konieczne jest jego ponowne szlifowanie lub utylizacja całego elementu. Gwarantują one doskonałą sztywność i dokładność, choć ich regularna regeneracja bywa kosztowna i wymaga czasu.

Systemy składane bazują na stalowej oprawce (korpusie), w której mocuje się wymienne płytki z węglików, ceramiki bądź cermetu. Gdy krawędź tnąca ulegnie zużyciu, płytkę wystarczy obrócić, by użyć kolejnego naroża, a po wykorzystaniu wszystkich opcji – zastąpić ją nową. Takie rozwiązanie obniża wydatki na sprzęt i eliminuje długie przestoje maszyny.

Oprzyrządowanie specjalne projektuje się pod konkretne zlecenia, gdy typowy katalog nie oferuje oczekiwanej precyzji lub tempa pracy. Przykładem są frezy kształtowe do skomplikowanych profili oraz narzędzia kombinowane, wykonujące kilka operacji technicznych podczas jednego przejścia.

Narzędzia skrawające – rodzaje i zastosowanie w operacjach technologicznych

Przyporządkowanie narzędzi skrawających jeśli chodzi o ich rodzaje i zastosowanie w określonych procesach, ułatwia nawigację po ofercie rynkowej. Odmienne techniki wymuszają użycie oprzyrządowania o innej kinematyce i budowie ostrza.

Noże i systemy tokarskie

Podczas toczenia detal obraca się wokół własnej osi, a maszyna przesuwa się wzdłuż lub w poprzek niego. Jakie są narzędzia do obróbki metali wykorzystywane w tej technologii? Rodzaje noży tokarskich dobiera się do celu operacji:

• zdzieraki – stworzone do szybkiego usuwania grubych warstw metalu;
• wykańczaki – gwarantują gładkość powierzchni przy minimalnym posuwie;
• przecinaki – służą do odcinania gotowych detali lub nacinania kanałków;
• noże do gwintów – posiadają profil ostrza zgodny z zarysem nacinanego gwintu;
• wytaczaki – noże wysięgowe do precyzyjnej obróbki wnętrza otworów.

Wiertła i narzędzia do otworów

Za pomocą wiercenia drąży się otwory w pełnym metalu lub kalibruje te już istniejące. Poniższe rodzaje narzędzi skrawających stanowią bazę tej metody.

• Wiertła kręte – uniwersalne rozwiązanie o szerokim zakresie średnic. Choć standardowy kąt wierzchołkowy wynosi 118°, przy stali nierdzewnej stosuje się 135°, a przy miękkich tworzywach – 90°.
• Wiertła składane – wyposażone w płytki wymienne, dedykowane do otworów o większych średnicach i głębokiego drążenia.
• Pogłębiacze – narzędzia do formowania gniazd pod śruby (stożkowych lub walcowych).
• Rozwiertaki – precyzyjne narzędzia wykańczające. Zbierają minimalne naddatki (do 0,5 mm), pozwalając uzyskać wysoką gładkość i tolerancje w klasie IT6-IT7.

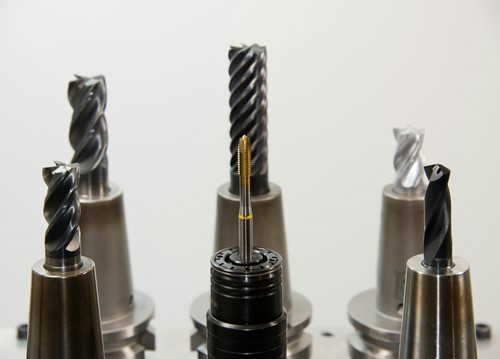

Frezy i głowice frezarskie

Frezowanie umożliwia tworzenie najbardziej złożonych geometrii. Poniższe zestawienie narzędzi skrawających wyjaśnia, jakie ich rodzaje w kontekście zastosowania, najlepiej sprawdzają się w tej technice.

• Frezy walcowe – przeznaczone do wyrównywania płaszczyzn równoległych do osi obrotu narzędzia.
• Frezy czołowe – idealne do planowania powierzchni prostopadłych do wrzeciona.
• Frezy walcowo-czołowe – wszechstronne modele pracujące dwiema krawędziami jednocześnie.
• Frezy kształtowe – specjalistyczne ostrza do nacinania uzębień, wypustów i nieregularnych kanałów.
• Frezy kuliste – z promieniem na czole, stosowane w produkcji form i matryc 3D.
• Głowice frezarskie – masywne korpusy z płytkami, przeznaczone do wydajnego zdzierania materiału z dużych detali.

Gwintowniki i frezy do gwintów

Gwintowniki – służą do tworzenia gwintów wewnątrz otworów. Występują jako zestawy ręczne (zdzierak, pośredni, wykańczak) lub wydajne narzędzia maszynowe. Wyróżnia się:

• narzynki – klasyczne pierścienie do nacinania gwintów na wałkach i sworzniach;
• głowice gwinciarskie – systemy z wymiennymi grzebieniami do szybkiej pracy na automatach;
• frezy do gwintów – wydajne rozwiązanie do otworów o dużych średnicach oraz pracy w twardych materiałach, gdzie tradycyjne gwintowanie zawodzi.

Ściernice i materiały ścierne

Funkcję ostrzy pełnią drobne ziarna ścierne (np. elektrokorund, węglik krzemu, CBN lub diament) zatopione w ceramicznym lub żywicznym spoiwie. Szlifowanie pozwala uzyskać lustrzaną gładkość i bardzo wąskie tolerancje, choć odbywa się to kosztem wolniejszego usuwania naddatku. Z tego powodu technika ta jest traktowana jako etap końcowy, następujący po toczeniu lub frezowaniu.

Materiały narzędziowe i ich właściwości

Zastosowany materiał określa twardość, odporność na ścieranie i udary oraz wytrzymałość cieplną narzędzia. Wybór odpowiedniego stopu lub kompozytu bezpośrednio przekłada się na tempo pracy i trwałość całego zestawu.

Stal narzędziowa węglowa to klasyczne rozwiązanie o zawartości 0,7-1,3% węgla. Jest łatwa w obróbce i ostrzeniu, ale posiada poważne ograniczenie – traci twardość już powyżej 200°C. W związku z tym rzadko pojawia się w obróbce maszynowej, znajdując zastosowanie głównie w narzędziach ręcznych. Stal szybkotnąca (HSS) dominuje w standardowych pracach warsztatowych. Dzięki domieszkom wolframu, molibdenu czy kobaltu ostrza zachowują właściwości tnące nawet w 600°C. Pozwala to na pracę z prędkościami kilkukrotnie wyższymi niż w przypadku starszych stali węglowych.

Skontaktuj się – dobierzemy narzędzie skrawające

Węgliki spiekane to kompozyty na bazie węglika wolframu z kobaltowym spoiwem. Ich twardość (do 1800 HV) deklasuje stal HSS, a wytrzymałość cieplna sięga 1000°C. Takie parametry czynią je idealnym materiałem do intensywnej produkcji przemysłowej.

Jak dobrać narzędzia skrawające do rodzaju materiału?

Charakterystyka obrabianego detalu to najważniejsza wytyczna przy zakupie oprzyrządowania. Jak dobrać narzędzia skrawające do konkretnego metalu? Kluczem jest analiza twardości stopu, jego skrawalności oraz tendencji do umacniania się pod wpływem temperatury.

Twardość jest parametrem rozstrzygającym. Przyjmuje się, że ostrze powinno być o 30-50% twardsze od obrabianego surowca. O ile przy stali o twardości 200 HB sprawdzą się wiertła HSS, o tyle hartowane elementy (60 HRC) wymagają już użycia ceramiki lub azotku boru (CBN).

To, jak dobrać narzędzia skrawające, zależy także od dynamiki samej obróbki. Modele muszą odpowiadać założonym prędkościom, posuwom oraz głębokości zbierania materiału. Przekroczenie limitów cieplnych dla danej klasy materiału narzędziowego skutkuje natychmiastowym stępieniem krawędzi, podczas gdy zbyt niskie parametry mogą prowadzić do powstawania narostów i pogorszenia gładkości powierzchni.

Mocowanie – stabilność procesów obróbczych

Stabilność procesów obróbczych zależy bezpośrednio od sztywności układu, w którym oprawka narzędziowa pełni rolę łącznika między wrzecionem a ostrzem. Nawet najwyższej klasy frez czy wiertło nie wykażą pełnego potencjału, jeśli zostaną zamocowane w sposób generujący nadmierne bicie promieniowe lub wibracje.

W warsztatach najczęściej spotyka się uchwyty mechaniczne, gdzie śruba dociskowa blokuje narzędzie na spłaszczonej części chwytu. Choć jest to rozwiązanie pewne pod względem przenoszenia momentu obrotowego, posiada wadę w postaci asymetrycznego docisku, co często wypycha narzędzie z osi i pogarsza parametry bicia. Znacznie większą precyzję oferują tulejki zaciskowe, które dzięki nacięciom i stożkowej geometrii równomiernie obejmują trzonek na całym obwodzie. Ich ograniczeniem pozostaje jednak siła zacisku, która przy ciężkim frezowaniu zgrubnym może okazać się niewystarczająca, prowadząc do wysunięcia się narzędzia.

W produkcji wielkoseryjnej i przy obróbce wykańczającej standardem stają się uchwyty hydrauliczne oraz termokurczliwe. Te pierwsze wykorzystują wewnętrzne komory z olejem, które pod wpływem ciśnienia wywieranego śrubą zaciskową deformują tuleję wewnętrzną, gwarantując centryczność rzędu 0,003 mm. Dodatkową zaletą układów hydraulicznych jest zdolność do tłumienia drgań, co przekłada się na lepszą jakość powierzchni i dłuższą żywotność krawędzi tnących. Z kolei systemy skurczowe bazują na zjawisku rozszerzalności cieplnej metalu. Oprawka podgrzewana indukcyjnie zwiększa swoją średnicę, pozwalając na wprowadzenie narzędzia, a po schłodzeniu zaciska się na nim z ogromną siłą. Brak elementów ruchomych w takiej konstrukcji sprawia, że jest ona wyjątkowo sztywna i smukła, co ułatwia pracę w głębokich gniazdach i przy wysokich obrotach wrzeciona.

Narzędzia wyższej konkurencyjności w obróbce metali

Orientacja w tym, jakie są rodzaje narzędzi skrawających oraz jak reagują one na zmienne parametry pracy, pozwala uniknąć kosztownych błędów i znacząco podnieść jakość gotowych komponentów. Sprawna produkcja opiera się współcześnie na umiejętnym połączeniu doboru materiałów, precyzyjnego mocowania i monitorowania zużycia ostrzy.

Zachęcamy do regularnego audytu oprzyrządowania oraz testowania nowych powłok i geometrii. Odpowiednio dobrane narzędzia to nie tylko mniejsze straty materiałowe, ale przede wszystkim stabilny proces i wyższa konkurencyjność na rynku obróbki metali.
